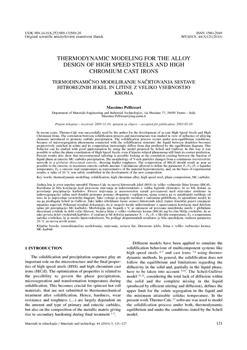

Thermodynamic modeling for the alloy design of high speed steels and high chromium cast irons
Termodinamično modeliranje načrtovanja sestave hitroreznih jekel in litine z veliko vsebnostjo kroma

angleški

2010

letnik 44, številka 3

termodinamika    strjevanje    hitrorezno jeklo   litine   krom    karbidi   modeliranje

Inštitut za kovinske materiale in tehnologije
(Obvezni izvod spletne publikacije)

Zadnja leta je avtor uspešno uporabil Thermo-Calc za razvoj hitroreznih jekel (HSS) in veliko vsebnostjo litine kroma (HiCrI). Raziskana je bila korelacija med procesom strjevanja in mikrostrukturo z vidika legirnih elementov, ki so bili dodani za povečanje precipitacije karbidov. Proces strjevanja je neravnotežen zaradi povezanosti med strjevalno strukturo in mikrosegregacijo: talina med dendriti postopno postane obogatena s topljencem, njena sestava pa se naraščajoče razlikuje od tiste, ki jo napoveduje ravnotežni diagram. Tako vedenje je mogoče raziskati z zadostnim približkom, če uporabimo model, ki sta ga predlagala Scheil in Gulliver. Tako lahko izboljšamo fazno sestavo hitroreznih jekel, čeprav kinetični pojavi omejujejo natančno napoved. Prikazani rezultati dokazujejo, da je mogoče krojiti mikrostrukture z opazovanjem korelacije med deležem taline pri precipitacijo MC-karbidov. Morfologija zrn, bogatih z V, se spremeni od povezane interdritske mreže v globularni disociirani evtektik in dobi večjo žilavost. Sestava litine z veliko vsebnostjo kroma (HiCrI) naj bo čim bližja evtektični, da se tako poveča delež evtektičnih karbidov. Z izračuni je bil določen parameter TL - TEi (TL = likvidis temperatura; TEi = temperatura začetka evtektika), ki je merilo hipoevtektičnosti. Na podlagi eksperimtalnih rezultatov je bila opredeljena vrednost parametra 20 °C za razvoj novih sestav.

30.01.2012
