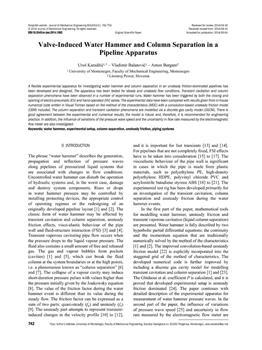

Valve-induced water hammer and column separation in a pipeline apparatus

angleški

2014

letnik 60, številka 11

cevni sistemi   neustaljeno stensko trenje   preizkusna postaja   prekinitev kapljevinskega stebra   ventili   vodni udar

Univerza v Ljubljani, Fakulteta za strojništvo
(Obvezni izvod spletne publikacije)

Članek obravnava vodni udar in pretrganje kapljevinskega stebra inducirana z ventilom v preizkusni postaji postavljeni v laboratoriju Univerze Črne gore, Podgorica. Glavni cilj raziskave je bil verifikacija in validacija diskretnega plinskega kavitacijskega modela z upoštevanjem nestalnega kapljevinskega trenja za različne pretočne pogoje. Osnove modela so bile postavljene v SV-JME v letu 2005. Model bazira na enčbah neustaljenega kapljevinskega toka v ceveh. Transformacija postavljenih parcialnih diferencialnih enačb hiperboličnega tipa z uporabo metode karakteristik tvori osnovo algoritma za vodni udar. V deltoidno mrežo metode karakteristik je vgrajen kovolucijski model neustaljenega stenskega trenja z uporabo zmogljivih računalniških orodij. Vgradnja plinskih kavitacij v numerična vozlišča da diskretni plinski kavitacijski model. Eksperimentalna postaja je sestavljena iz horizontalnega cevovoda, ki je vgrajen med gorvodni tlačni kotel in dolvodni ventil z iztokom v atmosfero. Dolžina jeklenega cevovoda je 54,23 m, notranji premer je 18 mm, debelina stene cevi 2 mm. Tlačne spremembe zasledujemo s pomočjo štirih hitro odzivnih zaznaval, ki so vgrajeni vzdolž cevovoda. Prehodni pojav je induciran z zapiranjem ali odpiranjem kroglastega zasuna dolvodno, vzdolž cevi in gorvodno. Na ta način lahko raziskujemo prehode v cevovodih različnih dolžin.
