Tribology of CrAg7N coatings deposited on Vanadis 6 ledeburitic tool steel
Tribologija prevlek CrAg7N na ledeburitnem orodnem jeklu Vanadis 6

angleški

2014

letnik 48, številka 5

ledeburitno jeklo   krom nitrid s srebrom   koeficient trenja

Inštitut za kovinske materiale in tehnologije
(Obvezni izvod spletne publikacije)

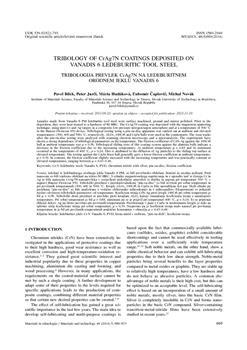

Vzorci, izdelani iz ledeburitnega orodnega jekla Vanadis 6 PM, so bili površinsko obdelani, brušeni in zrcalno polirani. Pred nanosom so bili toplotno obdelani na trdoto 60 HRC. S tehniko magnetronskega naprševanja in z uporabo tarč iz čistega Cr in Ag je bila nanesena CrAg7N-nanoprevleka v sestavljeni nizkotlačni atmosferi iz dušika in argona pri temperaturi 500 °C v napravi Hauzer Flexicoat 850. Tribološki preizkusi s preizkuševalnikom "pin-on-disc" so bili izvršeni pri sobni temperaturi in pri povišanih temperaturah (300, 400 in 500) °C. Krogle Al2O3, 100Cr6 in CuZn so bile uporabljene kot par. Sledi obrabe po preizkusu "pin-on-disc" so bile analizirane z vrstično elektronsko mikroskopijo in z mikroanalizo. Eksperimenti so pokazali močno odvisnost triboloških parametrov od temperature. Koeficient trenja CrN-Ag proti krogli 100Cr6 pri sobni temperaturi je bil mi = 0,56. Tribološki drsni preizkusi te prevleke proti kroglam Al2O3 kažejo zmanjšanje koeficienta trenja z naraščajočo temperaturo. Pri sobni temperaturi je bil mi = 0,68, minimum pa se je pojavil pri temperaturi 400 °C, mi = 0,24. To se pripisuje difuziji delcev Ag na drsno površino pri povišanih temperaturah. Preizkušanje v paru s CuZn in medeninasto kroglo je dalo na splošno nižje koeficiente trenja pri sobni temperaturi, mi = 0,39. Nasprotno pa je koeficient trenja malo narasel pri povišanju temperature in je bil pri povišanih temperaturah praktično konstanten v območju mi = 0,43-0,48.

06.11.2015
