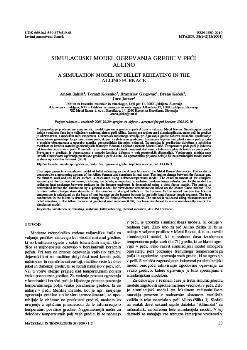

Simulacijski model ogrevanja gredic v peči Allino

slovenski

2004

letnik 38, številka 1/2

koračna peč   ogrevanje   simulacija    gredice

Inštitut za kovinske materiale in tehnologije
(Obvezni izvod spletne publikacije)

V prispevku je predstavljen simulacijski model ogrevanja gredic v peči Allino v valjarni Metal Ravne. Simulacijski model deluje v realnem času in je vključen v nadzorni sistem peči Allino. Izmenjava toplote med dimnim plinom, steno peči in gredico je obravnavana z modelom treh temperatur. Obravnava toplotnega sevanja pri ogrevanju gredic zahteva natančno upoštevanje kompleksne geometrije, ki jo imajo stene peči, skupaj z založenimi gredicami. Izmenjava toplote med ploskvami v peči je zato v modelu obravnavana z uporabo matrike geometrijskih faktorjev vidnosti. Ta matrika je predhodno določena s splošnim modelom za izračun matrike geometrijskih faktorjev vidnosti z uporabo metode Monte Carlo. Temperatura poda peči je odvisna od trenutne založitve v peči. V modelu je za posamezni dolžinski segment določena z bilanco toplotnih tokov na podu peči. Prevajanje v gredicah je obravnavano z metodo končnih diferenc v treh prostorskih dimenzijah. Vrednotenje modela smo izvedli z meritvami ogrevanja preskusne gredice v peči Allino. Za uporabniško prijazno delo je bil za simulacijski model razvit grafični uporabniški vmesnik (GUI).

16.09.2009
